Wasserstrahlschneiden

mit Wasserdruck 3000 bis 4000 bar



Wasserstrahlschneiden Das Wasserstrahlschneiden eignet sich bei der Blechbearbeitung überall in den Bereichen, in welchen das Laserschneiden an seine Grenzen stößt.


Der Werkstoff unterliegt bei diesem Bearbeitungsverfahren keiner thermischen Beeinflussung. Die Schnittkanten sind gratfrei und müssen deshalb nicht weiter bearbeitet werden.


Folgende Materialien bis 100 mm Materialstärke können qualitativ hochwertig bearbeitet werden:

  • Alle Metallarten (Stähle wie z. B. 1.4301, 1.4571, St37, St52 usw.)
  • Glas und Acrylglas
  • Gestein und technische Keramiken
  • Dichtungsmaterial
  • Hochfeste und schwer zerspanbare Legierungen
  • Titanium
  • Alle Kunststoffarten
  • Div. Verbundwerkstoffe und Laminate
  • Sandwichmaterialien
  • Leder und Textilien
  • Schaumstoffe
  • Div. IPE- und UPE-Stahlträger nach Absprache

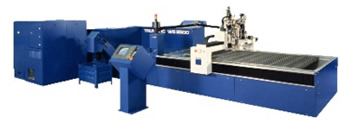

Wasserstrahlschneidanlage WS 4000

  • 1 Schneidkopf
  • Arbeitsbereich 4000 x 2000 mm
  • max. Werkstückhöhe 100 mm
  • max. Werkstückgewicht 2400 kg
  • Mittlere Postionsstreubreite ± 0,1 mm*
  • Kleinstes prog. Wegmaß 0,01 mm*
  • Max. Verfahrgeschwindigkeit 60 m/min


* = Nach VDI/DGQ 3441 - Meßlänge 1 m. Die erzielbare Genauigkeit im Werkstück hängt u. a. von der Art des Werkstückes, seiner Vorbehandlung, Materialdicke, Tafelgröße und der Lage im Arbeitsbereich ab



Schneidqualitäten beim Wasserstrahlschneiden

Wasserstrahlschneiden
TRENN­SCHNITT
  • maximale Schneid­geschwindig­keit
  • gute Ecken­bearbei­tung
  • geeignet zur Vorfertigung
  • Konizität je Schnittkante 0,3 mm gültig bis Material­stärke 50 mm)
Wasserstrahlschneiden
QUALITÄTS­SCHNITT
  • mittlere Schneid­geschwindig­keit (ca. 2/3 der max. Ge­schwindig­keit)
  • sehr gute Ecken­be­arbeitung
  • gute Kantenqualität
  • Konizität je Schnitt­kante 0,2 mm (gültig bis Material­stärke 50 mm)
Wasserstrahlschneiden
FEIN­SCHNITT
  • niedrige Schneid­geschwindig­keit (ca. 1/3 der max. Geschwindigkeit)
  • sehr gute Ecken­be­arbei­tung
  • sehr gute Kanten­qualität
  • Konizität je Schnitt­kante 0,1 mm (gültig bis Material­stärke 50 mm)
